破碎机

破碎机是指排料中粒度大于三毫米的含量占总排料量50％以上的粉碎机械。破碎作业常按给料和排料粒度的大小分为粗碎、中碎和细碎。

辊式破碎机是利用辊面的摩擦力将物料咬入破碎区，使之承受挤压或劈裂而破碎的机械。当用于粗碎或需要增大破碎比时，常在辊面上做出牙齿或沟槽以增大劈裂作用。辊式破碎机通常按辊子的数量分为单辊、双辊和多辊破碎机，适于粗碎、中碎或细碎煤炭、石灰石、水泥熟料和长石等中硬以下的物料。

对辊式破碎机（roll crusher）适用于在水泥，化工，电力，冶金，建材，耐火材料等工业部门破碎中等硬度的物料，如石灰石，炉渣 ，焦炭，煤等物料的中碎，细碎作业。 该系列对辊式破碎机主要由辊轮组成、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。

齿辊式破碎机是具有体积小，破碎比大（5-8），噪声低，结构简单，维修方便的优点,生产率高，被破碎物料粒度均匀，过粉碎率低，维修方便，过载保护灵敏，安全可靠等特点。本齿辊式破碎机适用于煤炭、冶金、矿山、化工、建材等行业更适用于大型煤矿或选煤厂原煤（含矸石）的破碎。

齿辊式破碎机破碎能力大，电动机与减速器之间用限距型液力偶合器联接，防止动力过载，传感器过载保护，安全可靠。齿辊间距液压调整，齿辊轴承集中润滑。齿形优化设计，拉剪力选择破碎，高效低耗，出粒均匀。PCM齿辊式破碎机的诞生完全取代了我国现有的2PGC齿辊式破碎机。齿辊式破碎机分为双齿辊式破碎机和四齿辊式破碎机二大系列，双齿辊式破碎机为机械弹簧式（2PCM），该齿辊式破碎机可根据破碎物料特性和要求分别配用粗齿辊或中齿辊，四齿辊式破碎机实际由两台双齿辊式破碎机组合而成。

工作原理

图所示为双辊式（光面）破碎机。它由破碎辊、调整装置、弹簧保险装置、传动装置和机架等组成。

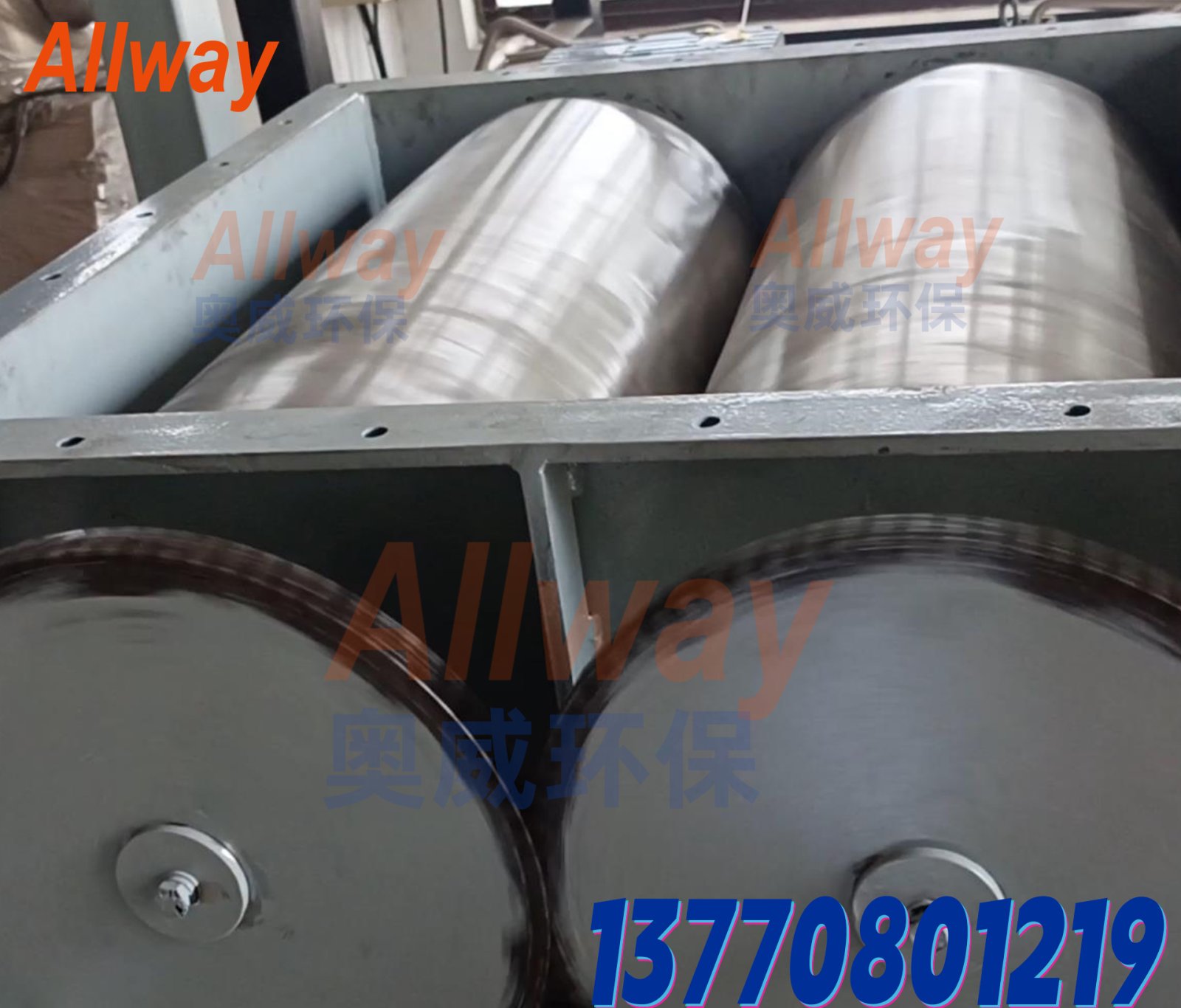

（对辊式破碎机）

破碎辊是在水平轴上平行装置两个相向回转的辊子，它是破碎机的主要工作机构。其中一个辊子的轴承是可动的，另一个辊子的轴承是固定的。破碎辊是由轴、轮毂和辊皮构成。辊子采用键与锥形表面的轮毂配合在一起。辊皮固定在轮毂上，利用螺栓螺帽将它们固定在一起。由于辊皮和物料直接接触，因此需要经常更换，而且一般都应用耐磨性好的高锰钢或特殊碳素钢制作。

调整装置是用来调整两破碎辊之间的间隙大小（排料口）的，它是通过增减可动辊子的两个轴承拉杆与机架之间的垫片数量，以此控制破碎产品的粒度。

弹簧保险装置是辊式破碎机很重要的一个部件，弹簧松紧程度对破碎机正常工作和过载保护有着重要的作用。机器正常运转时，弹簧的压力应能平衡两个辊子之间所产生的作用力，以保持排料口的间隙，使产品粒度均匀。当破碎机进入非破碎物体时，弹簧应被压缩，迫使可动破碎辊横向移动，排料口宽度增大，保证设备不致损坏。非破碎物体排除后，弹簧恢复原状，机器照常工作。在破碎机工作过程中，保险弹簧总是处于振动状态，所以弹簧容易疲劳损坏，必须经常检查，定期更换。

传动装置中的电动机通过三角皮带（或齿轮减速机装置）和一对长齿齿轮，带动两个破碎辊做相向的旋转运动。该齿轮是一种特殊的标准长齿，当破碎机进入非破碎物体时，两辊之间的距离发生变化，这时长齿齿轮仍保持正常的啮合。但是，这种长齿齿轮很难制造，工作中常易卡住或折断，齿轮修复也很困难，而且工作时噪声较大。因此长齿齿轮传动装置主要用于低转速的双辊式破碎机，辊子表面的圆周速度小于3m/s。

特点：

齿辊式破碎机主要采用特殊耐磨齿辊高速旋转对物料进行劈裂破碎（传统齿辊破碎机采用低速挤压破碎），形成了高生产率的机理。破碎设备和磨粉设备在化工厂中具有很重要的应用，这两类设备主要是将物料经过破碎磨粉的加工处理过程*终用于生产当中。由于当前的破碎设备和磨粉设备的种类繁多，因此在选择使用当中有很大的选择空间。辊式破碎机由于其破碎粒度较小，因此是众多生产厂家的优选产品。下面我们就介绍一些辊式破碎机的作用特点。

（单辊式破碎机）

双辊破碎机的产品特点是有两辊并且表面都是光滑的；而另一种辊式破碎机的两辊表面都是带锯齿的；其中一个辊子表面是光滑的，而另一个辊子表面是带锯齿的。两辊表面都是光滑的辊式破碎机对物料主要起到挤压研磨破碎的作用。该设备常常用来粘土、煤、熟料及石灰石等物料的中细碎工作。

（双辊式破碎机）

两辊表面都是带锯齿的辊式破碎机对物料主要起到劈碎和撕裂的作用，该设备主要是完成物料的大块破碎工作。一个辊面光滑而另一个辊面带凸齿的辊式破碎机主要对物料起到挤压挤压、弯曲和研磨的作用。该类设备主要用来破碎粘土和煤。

我们常用的的辊式破碎机的有以下优点：构造简单，维护方便，制造成本低。但是该设备的生产能力不足，并且设备庞大，在安装时需要很大的空间面积，由于工作时辊子表面的磨损不均匀，因此需要频繁维修。

1、该系列对辊破碎机主要由辊轮组成、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。

2、出料粒度的调节：见工作原理。

3、驱动机构是由两个电动机，通过三角皮带传动到槽轮上拖动辊轮，按照相对方向运动旋转。在破碎物料时，物料从进料口通过辊轮，经碾压而破碎，破碎后的成品从底架下面排出。

4、为了安全，传动部分应根据实际情况自行安装安全罩。

对辊破碎机可供选矿、化工、水泥、耐火材料、磨料、建筑材料等工业部门中细碎各种高、中等硬度的矿石和岩石之用，尤其在建筑材料工业中生产瓜米石和绿豆沙等产品，有较一般破碎机械更优异的效果。

效率：

辊式破碎机是一种非常古老的破碎设备，它的构造简单，主要用于水泥、硅酸盐等工业部门对矿石的中、细碎作业。破碎辊是破碎机的主要工作机构，它是由轴、轮毂和辊皮构成。辊皮的磨损程度对辊式破碎机的工作效率影响很大，只有辊皮处于良好的状态，破碎机才能获得较高的生产能力。正是由于辊皮的重要性，因此了解影响辊皮磨损的因素与正确修理辊皮有重要的意义。

影响辊皮磨损的因素主要有：被破碎物料的硬度和粒度、辊皮的材质、辊子的规格尺寸和表面形状、给矿方式等。针对这些影响因素，正确的做法是：

（1）物料分布尽量均匀，以减少辊子表面出现的环状沟槽与辊皮磨损程度；

（2）在破碎机的运转中，尤其是粗碎过程中，要注意给矿块的大小，防止给矿块过大，造成破碎机产生剧烈的振动，从而严重磨损辊皮；

（3）选择耐磨性能好的辊皮，可减少辊皮的磨损程度，从而延长辊子的使用寿命；

（4）给矿机的长度应该与辊子的长度保持一致，以保证沿着辊子长度而均匀给矿。另外，为了连续进行给矿，给矿机的速度应该比棍子的速度要快1-3倍；

（5）经常检查破碎产品的粒度，且应该在一定时间内将其中一个辊子沿轴向移动一次，移动距离大约等于给矿粒径的1/3即可。

此外，还要注意辊子的润滑，并需要在安全罩子上留有检查孔，方便观察辊皮的磨损情况。

注意事项：

1）要加强给矿的除铁工作。非破碎物（钎头等物）掉入对辊间会损坏破碎机，以致造成停车事故。所以在破碎机前应安装除铁装置。

2）粘性物料容易堵塞破碎空间，在处理堵塞故障应停车处理，不可在运转中进行捅矿。

3）当对辊破碎机处理的物料含大块较多时，要注意大块矿石容易从破碎空间挤出来，以防伤人或损坏设备。

4）对辊式破碎机运转较长时间后，由于辊面的磨损较大，会引起产品粒度过细，这时要注意调整排矿口或对设备进行检修。

5）加强对对辊破碎机零件的检查，对破碎机的润滑部位要按时加油，保持设备良好的润滑状态。

对辊式破碎机的安装与维护：

机器的维护保养是一项极其重要的经常性的工作，它应与极其的操作和检修等密切配合，应有专职人员进行值班检查。

设备维护：

1、轴承破碎机的轴承担负机器的全部负荷，所以良好的润滑对轴承寿命有很大的关系，它直接影响到机器的使用寿命和运转率，因而要求注入的润滑油必须清洁，密封必须良好。

（1）转动轴承

（2）轧辊轴承

（3）所有齿轮

（4）活动轴承、滑动平面。

2、新安装的轮箍容易发生松动必须经常进行检查。

3、注意机器各部位的工作是否正常。

4、注意检查易磨损件的磨损程度，随时注意更换被磨损的零件．

5、放活动装置的底架平面，应出去灰尘等物以免机器遇到不能破碎的物料时活动轴承不能在底架上移动，以致发生严重事故．

6、轴承油温升高，应立即停车检查原因加以消除。

7、转动齿轮在运转时若有冲击声应立即停车检查，并消除。

        安装试车：

1、该设备应安装在水平的混凝土基础上，用地脚螺栓固定。

2、安装时应注意主机体与水平的垂直。

3、安装后检查各部位螺栓有无松动及主机仓门是否紧固，如有请进行紧固。

4、按设备的动力配置电源线和控制开关。

5、检查完毕，进行空负荷试车，试车正常即可进行生产。

操作指导：

1、为了保证辊式破碎机的**产量，加料必须连续均匀分布于辊子的全长上。

2、应定期检查出料口是否有堵塞现象，并在电动机停止工作前先停止给料，当料块完全落下，辊子变为空转时，方可停电动机。

3、如果沿辊子长度方向给料不均匀，辊面不仅磨损较快，而且各点磨损不均，将出现环形沟槽，使正常的破碎工作受到破坏，破碎产品的粒度不均匀。因此，除用于粗碎的辊式破碎机外，中、细碎辊式破碎机通常设有给料机，以保证给料连续、均匀，而且给料机的长度与辊子长度相等，使给料沿辊子长度方向均匀一致。

4、辊子破碎机的合理保养及正确的操作使用，可以保证长期连续工作，减少停车时间，只有正常的管理及每天检查辊式破碎机的正常工作情况，才能防止故障，保证其连续工作。为此，操作人员应注意下列事项：

（1）注意各部件螺栓紧固情况，如发现松动应立即拧紧；

（2）工作前必须先开动辊式破碎机，待转速正常后，再向机内送料，停车时程序相反；

（3）定期检查出料口情况，如发现有堵塞时，应进行清除；

（4）注意检查易损件的磨损程度，随时注意更换被磨损的零件；

（5）不应使机器产生过负荷，应随时注意电气仪表；

（6）轴承加油要及时，并不使轴承内有漏油之处；

（7）应控制轴承温度，温升不得高于周围空气25～30℃；

（8）放活动装置的底架平面，应除去灰尘等物料，以免辊式破碎机遇到不能破碎的物料时，活动轴承不能在底架上移动，以至发生严重事故。
